综合布线系统是建筑弱电智能化工程的"神经网络"，承载着语音、数据、视频、安防监控等各类信号的传输。一套规范、高质量的综合布线工程，不仅能保证日常通信稳定，更能为后续系统扩展和运维节省大量成本。武汉恒创辉科技深耕弱电行业年，承接过校园、厂区、写字楼、商业综合体等各类型武汉综合布线工程，本文总结了施工全流程的要点与验收标准，供参考

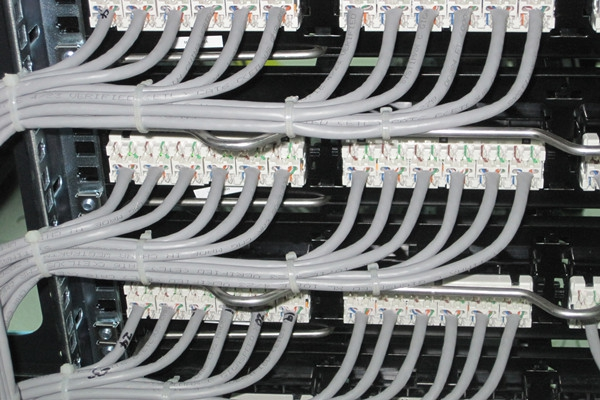

规范的综合布线施工是弱电工程质量的基础保障
一、综合布线系统的组成结构
标准综合布线系统（GCS）按照国标GB/T 50311 分为六个子系统，各子系统职责分明
| 子系统名 | 覆盖范围 | 主要材料 |
|---|---|---|
| 工作区子系统 | 用户终端到信息插 | RJ45面板、模块、跳 |
| 水平子系 | 楼层配线间到工作 | 超五类/六类双绞线、线槽、线 |
| 干线子系 | 楼层配线间到主配线间 | 主干光纤、大对数铜缆 |
| 管理子系 | 各配线间的跳线管 | 理线架、配线架、标 |
| 设备间子系统 | 主机房/弱电机房 | 机柜、PDU、UPS |
| 进线间子系统 | 外部网络引入接口 | ODF光纤配线架、入户管 |
二、施工前准备——方案设计要
综合布线工程开工前，方案设计的质量直接决定后期施工效率和系统性能。以下是恒创辉科技在武汉项目中积累的关键设计要点：
1. 点位勘测与统
- 实地丈量每个楼层面积，逐一统计信息点位数量（含网络点、语音点、监控点
- 确认各房间用途，区分高密度区（会议室、机房）和低密度区（走廊、仓库）
- 测量从工作区到楼层配线间的最长水平距离，不得超过90（含两端跳线不超过100米）
- 规划弱电竖井位置，确保每个楼层配线间到干线竖井路径畅
2. 线缆用量计算
水平线缆用量通用计算公式
单根线缆长度 = 到最远点距离 × 1.15（余量系数）+ 端接预留（两端各1米）
采购时在计算总量基础上再增加10%~15%的损耗余，避免因材料短缺影响工期
3. 桥架与管槽规
- 水平桥架截面填充率控制在 30%~50%，预留扩容空
- 弱电桥架与强电桥架平行敷设时，间300mm；交叉时须垂直，间距 ≥150mm
- 穿管暗敷时，单管填充率40%，超过时需增加管径或分管敷
三、核心施工要
1. 线缆敷设规范
- 禁止强行拉拽：双绞线最大拉力不超过110N（约11kg），光纤不超过150N，超出会损伤缆芯
- 弯曲半径：双绞线弯曲半径 ≥ 线缆外径的8倍；光缆弯曲半径 ≥ 光缆外径的15
- 捆扎间距：水平段每隔1.5m扎一道，垂直段每1m扎一道，不可扎得过紧以免挤压变形
- 标签管理：每条线缆两端必须贴对应编号标签，标签规则须与图纸一
- 分类分槽：语音线缆、数据线缆、监控视频线缆尽量分槽敷设，避免互相干扰
2. 端接（打模块/打配线架
- 端接时从护套处到模块端接点，非扭绞段不超过13mm（高频干扰区域不超过6mm
- 超五类/六类线统一T568B 标准端接（白橙-橙、白绿-绿、白蓝-蓝、白棕-棕）
- 光纤熔接损耗≤0.3dB/，机械连接损耗≤0.5dB/
- 所有端接完成后须用 专业测试仪全，不得以目测代替测试
3. 机柜配线间整
- 配线架、理线架、交换机从上到下有序排列，配线架与交换机之间strong>理线架隔开
- 跳线长度合适（通常0.5m-3m），不宜过长堆积；跳线颜色区分不同系
- 所有设备贴标签，配线架端口标注对应的信息点编号
- 强弱电分开走线，机柜内布线整齐，便于后期运维排

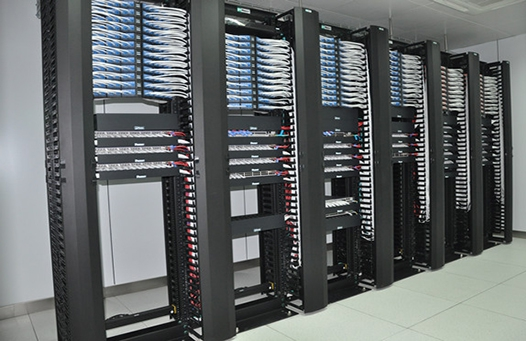

机柜内规范整洁的布线有助于后期维护和故障排查
四、综合布线验收标
综合布线工程完工后，须依据GB/T 50312-2016《综合布线系统工程验收规范 进行逐项验收，主要检测项目如下：
1. 电气性能测试（铜缆）
| 测试项目 | 六类线要 | 说明 |
|---|---|---|
| 接线图（Wiremap | 正确，无短路/开路/反接 | 必测 |
| 链路长度 | 永久链路 ≤90m | 必测 |
| 插入损耗（IL | 符合Cat6标准 | 必测 |
| 近端串扰（NEXT | ≤4.3dB@100MHz | 必测 |
| 综合近端串扰（PS NEXT | ≤2.3dB@100MHz | 必测 |
| 回波损耗（RL | ≤2dB@100MHz | 必测 |
| 传播时延 | ≤55ns | 必测 |
2. 光纤测试
- 使用 OTDR光时域反射仪 检测光纤衰减值、断点及熔接点损
- 多模光纤链路损耗：850nm≤3.5dB、1300nm≤1.5dB
- 单模光纤链路损耗：1310nm≤1.0dB、1550nm≤1.0dB
- 所有光纤端面用光纤显微镜检查，端面清洁、无划痕
3. 外观及文档验
- 所有线缆、信息插座、配线架、设备均有清晰标签且与图纸一
- 桥架、线管安装牢固，无毛刺、锈蚀；过墙过楼板处有防火封堵
- 竣工资料完整：施工图纸（含竣工图）、测试报告、设备清单、隐蔽工程验收记
- 信息点位统计表、线缆路由图与实际施工情况一
五、综合布线工程常见问题解
Q1：综合布线和网络布线有什么区别？
网络布线是综合布线的一部分，专指数据网络传输线路。综合布线系统的概念更广，涵盖数据、语音、视频监控、楼控等多类弱电信号的传输通道，是所有弱电系统的物理基础
Q2：六类线和超五类线怎么选？
对于新建项目，建议统一六类线（Cat6标准施工。超五类已逐渐被取代，只在改造项目中受预算限制时考虑。如果有10Gbps网络需求，则应选用超六类（Cat6A）
Q3：综合布线施工后多久能测试？
端接完成后即可测试，不需要等待。现场测试推荐使用福禄克（Fluke）DTX或DSX系列认证测试仪，出具的测试报告具有法律效力，可作为验收依据
Q4：武汉综合布线工程找哪家公司比较好？
建议选择具有弱电工程专业资质、有实际工程案例、能提供全套竣工资料的公司。武汉恒创辉科技有限公司具备壹级弱电工程专业资质，团队有9年以上施工经验，承接过校园、厂区、商业楼宇等各类综合布线工程，欢迎咨询
六、总结
综合布线工程看似繁琐，但只要做到方案精细设计、施工严格规范、全程测试验，就能交付高质量的弱电基础网络。武汉恒创辉科技在每个综合布线项目中均严格执行国家规范，提供从设计到竣工的全流程服务，确保系统稳定运行。如有武汉综合布线工程需求，欢迎与我们联系，我们将为您量身制定解决方案
